清洗工藝先要評估PCBA組件,包含尺寸大小結構特征、基本功能、電子元器件等部件材料、零部件特別要求及清洗設備與清洗要求的兼容性。幾何尺寸與結構會影響清洗空間,從而影響助焊劑殘余物清洗難度;體積小、質量輕的零部件通常需夾具固定或放在籃子里進行;零部件材料及表面標識等須與清洗劑材料兼容;特殊零部件需考慮能否承受清洗或可否清洗干凈,例如低清洗空間的SMD(TSOPS、BGA、QFN)水清洗工藝就是一個考驗,PCBA上如果有懼水元器件(如電位器)則考慮挑選有機溶液清洗,PCBA上如果有高頻率敏感元件(如晶振)則考慮不要選擇超聲波清洗方式,PCBA上如果有怕熱元件(如電解電容)則要嚴格把控清洗溫度。

            PCBA

設計清洗工藝時需要考慮PCBA表面形成的污染物質,污染物主要包含成份、特點、數量、工藝特點、清洗效果等。不同類型的焊接工藝下助焊劑殘余物數量也不同,對應的清洗劑類型和清洗工藝也不盡相同。掌握零部件材料、污染物質信息和清洗劑要求后,就需要對設備工藝評定。

清洗工藝按清洗方式可以分為人工刷洗、浸泡清洗、噴淋清洗、超聲波清洗等,SMT行業多采用噴淋清洗方式。

              PCBA離線清洗前準備

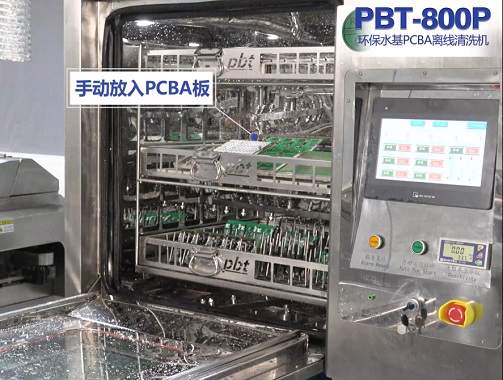

博易盛PBT-800P離線式PCBA清洗機

工藝流程：

手動放入產品--清洗籃框前后移動--噴淋水泵增壓清洗--過濾回收液體--噴淋水泵增壓漂洗（開環）--選擇漂洗次數--加熱烘干--手動取出產品。

應用領域：

博易盛PBT-800P離線PCBA清洗機是一款節能環保、批量清潔的一體化高端清洗機，能自動完成對PCBA的清洗,漂洗（開環/閉環）,烘干功能。

?主要用于軍工、航空、航天電子、醫療、汽車新能源、汽車等涂覆產品及高端精密產品的清洗多品種、小批量PCBA板的清洗，能有效清洗SMT/THT的PCBA焊接后表面殘留的松香助焊劑、水溶性助焊劑、免清洗型助焊劑/焊膏等有機、無機污染物；

?印刷不良的PCB板子錫膏的清洗、刮刀錫膏的清洗等。

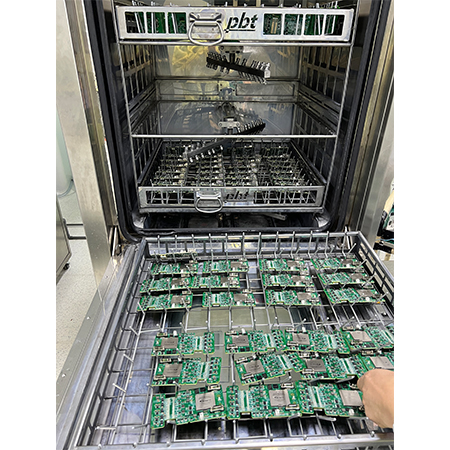

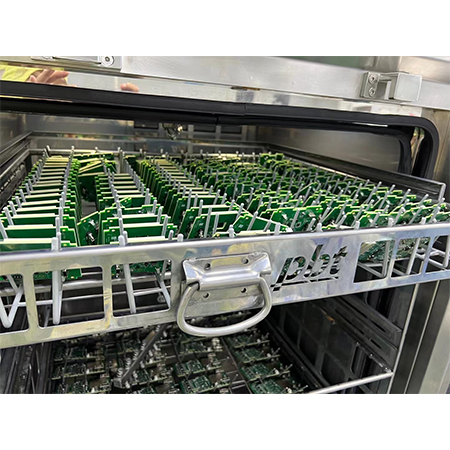

      博易盛PBT-800P離線PCBA清洗設備

設備特點：

?全自動清洗模式∶設備在運行中，工件在清洗籃內隨清洗籃前后移動，同時噴淋系統高壓噴射加溫的清洗液，可以使PCBA全方位得到自動清洗、漂洗、烘干全工序；

?最科學的噴嘴設計（專利）∶采用上下錯位、左右漸增分布-徹底解決清洗盲區，3層610mmx600mm超大區域清洗，噴淋臂可拆卸3層改2層，解決各種大小PCBA板的放置；

?可視化噴嘴壓力可調節：解決了小尺寸工件在清洗中受高壓噴淋條件下的碰撞、飛濺問題；

?全面的清洗系統：兼容運行水洗或化學清洗，針對SMT、THT的PCBA焊接后表面殘留的松香、水溶性助焊劑、免清洗型助焊劑焊膏等有機、無機污染物進行徹底有效的清洗

?機身材質：整體不銹鋼機身，耐酸性、堿性等清洗液。
